SF6-O2雙氣體探測器
詳細介紹

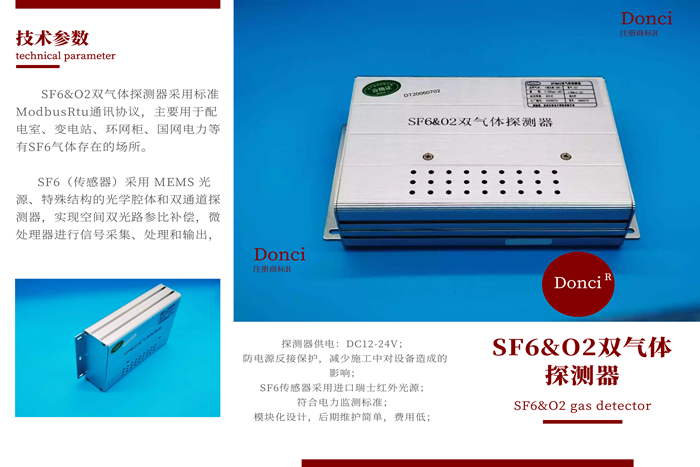

SF6-O2雙氣體探測器DX6000-ST 是一款多氣體傳感器模組，可以同時檢測 SF6 和 O2 兩種氣體， SF6 采用 NDIR 紅外吸收檢測原理，O2 采用電化學原理。該模組采用 MEMS 光源、特殊結構的光學腔體和雙通道探測器，實現空間雙光路參比補償，微處理器進行信號采集、處理和輸出。DX6000-ST 具有很好的選擇性，高靈敏度，壽命長， 低功耗；內置溫度傳感器，可進行溫度補償；采用 485 輸出。
1.1 工作條件
|
描述 |
符號 |
數值 |
單位 |
|
儲存溫度 |
Tstg |
-20 to 50 |
°C |
|
工作溫度 |
TA |
-20 to +50 |
°C |
|
工作濕度 |
HA |
15 to 90 |
%RH 無凝結 |
|
工作壓力 |
PA |
0.8 to 1.2 |
atm |
1.2 電氣特征
|
描述 |
符號 |
最小 |
典型 |
最大 |
單位 |
|
供電 |
Vs |
9 |
12 |
24 |
V |
|
工作電流 |
I |
100 |
120 |
180 |
mA |
1.3 性能參數
|
描述(SF6) |
典型 |
單位 |
|
|
探測范圍（可定制） |
1500 |
ppm |
|
|
|
±20 或者±5%真 |
|
|
|
分辨率 |
1 |
ppm |
|
|
|
/ |
/ |
/ |
|
擴散 |
30 |
S |
|
|
|
零點 |
<±50 |
ppm |
|
50% FS |
<±5%測量值 |
|
|
|
|
|
|
|
|
描述（O2） |
O2 |
單位 |
|
|
探測范圍 |
0-25%VOL |
|
|
|
分辨率 |
0.1%VOL |
||
|
T90 |
擴散式 |
15 |
秒 |
|
/ |
/ |
/ |
|
1. 信號輸出
信號輸出：RS485 （MODBUS RTU）輸出。

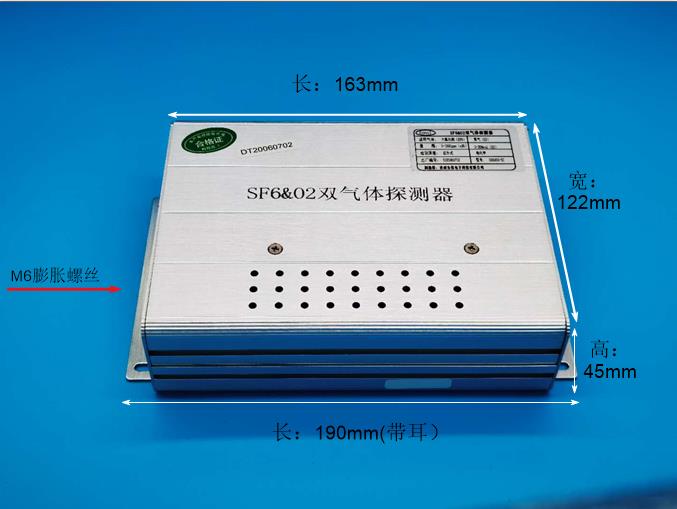

接口定義：采用 4 芯的 2.54 間距的插座作為用戶接口。J2 為 485 接口，端子定義為：VCC GND A B
注：當模組為冷啟動時，開機后二分鐘內數字輸出與模擬輸出的濃度值信號不作為測量依據。
