t100型氣體探測器
安裝位置
將探測器安裝在可能有氣體泄漏的區域中。且安裝位置根據被測氣體相對于空氣比重大小決定，當被測氣體比重大于空氣時，探測器應安裝在距地面(30~60)cm處，且傳感器部位向下；當被測氣體比重小于空氣時，探測器安裝高度宜高出釋放源0.5m~2m處或應安裝在距離頂棚(30-60)cm處，且傳感器部位向下。為了正確使用探測器并防止其故障的發生，請不要安裝在以下位置：
a、直接受蒸汽、油煙影響的地方；
b、給氣口、換氣扇、房門等風量流動大的地方；
c、水汽、水滴多的地方；
d、溫度在—40℃以下或70℃以上的地方；
e、有強電磁場的地方。
⑵ 安裝方法
將探測器用3個M5膨脹螺栓固定，探測器安裝必須牢固，探測器接地螺絲應可靠接地。
⑶ 布線
1、探測器和控制器之間應采用屏蔽電纜線連接，電纜線的線徑大小由傳輸距離決定，三線制（分線）應采用0. 5mm2（國標線）以上線徑。四線制（總線）的信號線應采用0. 75 mm2（國標線）以上雙絞屏蔽線。電源線徑參考控制器說明書。
2、探測器傳輸電纜應裝保護鋼管或PVC管，在信號傳輸線路上，電纜間的連接必須牢固可靠。
⑷ 接線
打開探測器頂蓋，拔下接插件，用Φ3的小型螺絲刀，將撥好的導線依次固定到接插件內。

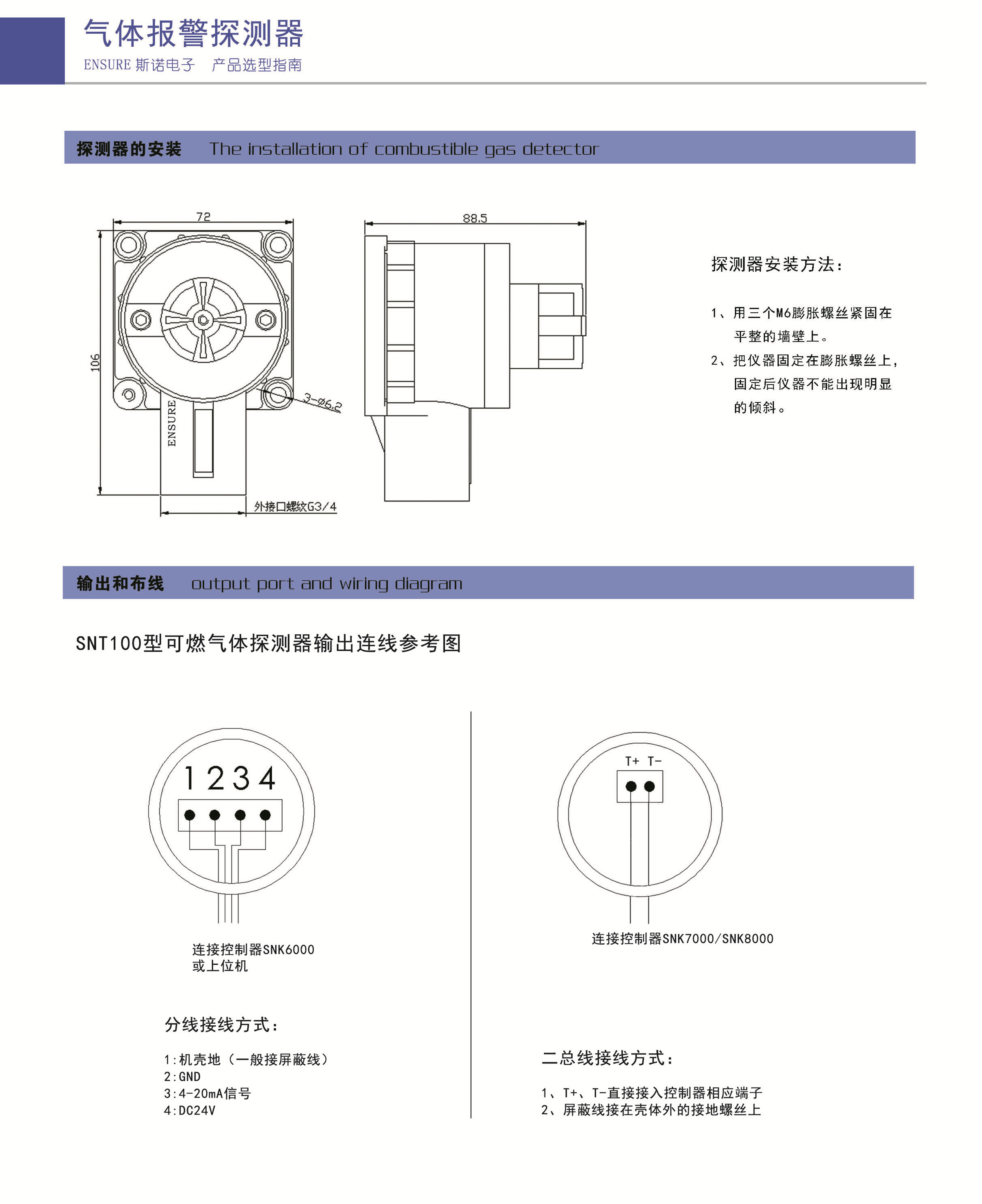

1、三線制（分線）接線順序：4(24V正極)、3(信號)、2(24V負極)、1(機殼地)依次接控制器的4(24V)、3(S)、2(24V負極)、1(屏蔽)接線端子。如圖1
2、四線制（總線）接線順序：DC24V（紅線）、GND（黑線）、A+（黃線)、B-（藍線）、機殼地（電纜的屏蔽網）依次接到上位機控制器對應端子。如圖2
